blueline® Anschweißaufzüge

blueline® Anschweissaufzüge – Seiten- und Zehenkappen flexibel nachrüsten

Die blueline® Anschweissaufzüge bieten eine einfache und flexible Möglichkeit, Kunststoffbeschläge individuell mit Seiten- oder Zehenkappen auszustatten. Ursprünglich für blueline® Beschläge entwickelt, lassen sie sich ebenso problemlos mit unseren Kunststoff- und Verbundbeschlägen kombinieren.

Metall vs. Kunststoff

Wie beim Beschlag gibt es auch bei den Kappen gute Argumente für Metall und für Kunststoff. Welche Variante geeignet ist, hängt davon ab, welche Eigenschaften in der jeweiligen Situation benötigt werden. Kunststoffkappen können das Verletzungsrisiko reduzieren, sind jedoch weniger stabil als Metallkappen.

Bei reinen Kunststoffbeschlägen kommen ausschliesslich Kunststoffkappen infrage. Bei Verbundbeschlägen haben Sie dagegen die Wahl zwischen integrierten Seitenkappen aus Metall und nachträglich angeschweissten Kunststoffkappen. Zusätzlich kann bei Bedarf eine Zehenkappe angebracht werden.

Wie immer ist uns vor allem wichtig, Ihnen mehrere Möglichkeiten an die Hand zu geben, damit Sie für jedes Pferd die passende Lösung finden können.

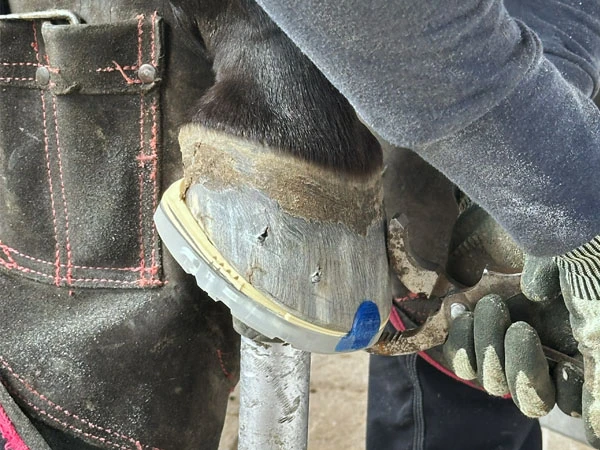

Detailaufnahme beim Vernieten am Huf. Der Beschlag besteht aus einem Duplo Verbundbeschlag mit zwei Keilen und einem blueline® Anschweissaufzug als Zehenkappe.

Sommer- und Wintervariante

Für optimale Schweisseigenschaften sind die blueline® Anschweissaufzüge als Sommer- und Wintervariante erhältlich. Bei Temperaturen über 10°C empfiehlt sich die Sommervariante, darunter die Wintervariante. Dadurch bleibt das Material gut verarbeitbar und lässt sich sauber an die Beschlagsform anpassen.

Verschiedene Grössen

Die Anschweissaufzüge sind in mehreren Grössen verfügbar und können passend zur jeweiligen Beschlagsgrösse bzw. ihrem geplanten Anwendungszweck ausgewählt werden.

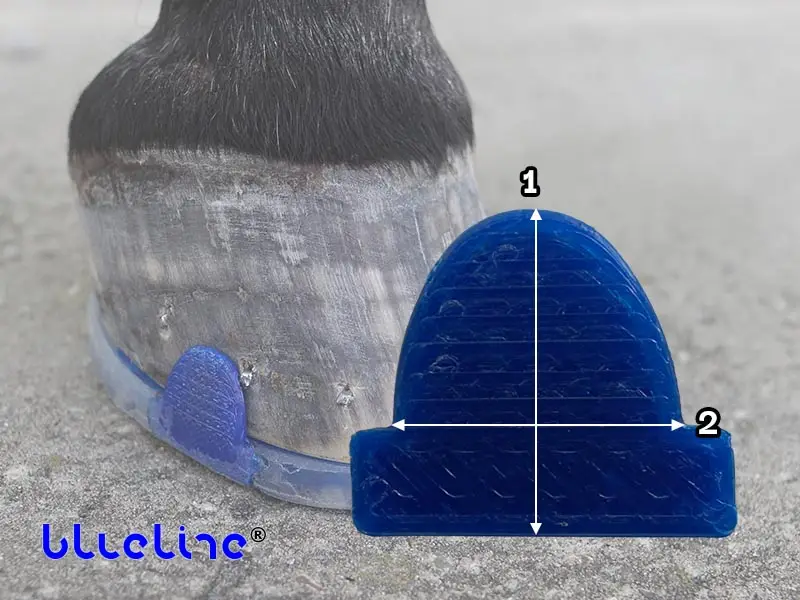

Skizze zur Erklärung, wo genau die blueline® Anschweissaufzüge gemessen werden.
Grössen und Masse
Masse, Formen, Grössen und Gewicht
Die angegebenen Masse und Gewichte sind Circa-Angaben. Geringfügige drucktechnisch bedingte Abweichungen sind möglich.
Kappengrösse ca. Gewicht geeignete Beschlagsgrössen Kappenhöhe (1) Kappenbreite (2)
K1 1g 50mm – 74mm 25mm 28mm
K2 2g 74mm – 90mm 27mm 30mm
K3 3g 90mm – 118mm 31mm 34mm
K4 4g 118mm – 158mm 35mm 38mm
K5 5g 158mm – 166mm 39mm 42mm

blueline® Anschweissaufzüge flexibel nutzen

Die Anschweissaufzüge sind in verschiedenen Grössen erhältlich und können je nach Bedarf am Beschlag angeschweisst werden. Sie können sowohl als Seitenkappe als auch als Zehenkappe genutzt werden. Ausserdem kann es bei einem Zehenschleifer hilfreich sein, eine etwas grössere Kappe zu wählen und sie im Zehenbereich anzuschweissen, um das Durchschleifen der Hufzehe zu verhindern.

Beschlag anpassen – Das sollten Sie beachten

Passen Sie den Beschlag wie gewohnt an die Hufbreite und Hufform an. Wenn Sie den Beschlag kleben möchten, schleifen Sie zunächst alle vorhandenen Noppen ab, schweissen Sie anschliessend die Aufzüge und erst danach die Klebelaschen an.
Beachten Sie ausserdem folgende Hinweise:

  • Beachten Sie die Sicherheitshinweise beim Arbeiten mit Kunststoffen und tragen Sie geeignete persönliche Schutzausrüstung.
  • Beim blueline® Beschlag sind sowohl der Kunststoffmantel als auch der Kunststoffkern mit den Anschweissaufzügen verschweissbar.
  • Die für Duplo-Produkte verwendeten Kunststoffe sind mit den Anschweissaufzügen verschweissbar.
  • Bei Produkten anderer Hersteller können wir die Verschweissbarkeit der verwendeten Kunststoffe nicht beurteilen.
  • Legen Sie bei Verbundbeschlägen im Bereich der Schweissstelle keinen Metallkern frei.
  • Der Arizona kann aufgrund seiner Stahlkante im Zehenbereich nicht mit den Anschweissaufzügen kombiniert werden.
  • Zum Einbetten des Aufzugs in die Hufwand kann der Beschlag mit einer Hufschneidezange, einem Band- oder Winkelschleifer ausgeklinkt werden.

Anschweissen der Aufzüge – Schritt für Schritt erklärt

  • Beachten Sie die Sicherheitshinweise für Kunststoffe und Ihr Heissluftgerät. Tragen Sie geeignete Schutzausrüstung.
  • Nutzen Sie eine für Ihr Heissluftgerät geeignete Reduzierdüse.
  • Wählen Sie die passende Aufzugsgrösse anhand der Beschlagsgrösse und des geplanten Verwendungszwecks.
  • Wählen Sie die Aufzugsvariante nach der Umgebungstemperatur beim Schweissen: unter 10°C die Wintervariante, darüber die Sommervariante.
  • Nutzen Sie die integrierten Anschweisshilfen, um den Aufzug leichter am Beschlag zu positionieren und während des Anschweissens zu fixieren.
  • Entfernen Sie die Anschweisshilfe, wenn Sie direkt neben dem Aufzug eine Klebelasche positionieren möchten – entweder vorher durch Abzwicken oder anschliessend durch Abschleifen.
  • Markieren Sie die genaue Position der Aufzüge am Beschlag.
  • Wärmen Sie den Aufzug und den Beschlag im Bereich der vorgesehenen Schweissstelle leicht vor.
  • Stellen Sie sicher, dass der gesamte Aufzug warm und leicht verformbar ist, damit er sich gut an die Biegung des Beschlags anpassen lässt.
  • Bringen Sie die Schweissflächen am Beschlag und am Aufzug auf Schweisstemperatur und verschweissen Sie beide Teile miteinander.
  • Lassen Sie die Schweissnaht vollständig auskühlen.
  • Schrecken Sie die Schweissstelle nicht mit kaltem Wasser ab, da der Kunststoff dadurch brüchig werden kann.
  • Erwärmen Sie den Aufzug nach dem Auskühlen oberhalb der Schweisskante erneut, um seine Winkelung an die Hufwand anzupassen.

Produkteigenschaften

Allgemeine Produktinformationen
Allgemeine Daten und Lieferhinweise
Modell Anschweissaufzüge (3D-Druck)
Marke blueline®
produziert in Deutschland
Artikelnummer Anschweissaufzüge Wintervariante: BWK100, BWK200, BWK300, BWK400, BWK500
Sommervariante: BSK100, BSK200, BSK300, BSK400, BSK500
Packungseinheit ein Anschweissaufzug
Lieferung innerhalb der Schweiz — für den weltweiten Versand wenden Sie sich bitte an das Duplo-Team in Deutschland
Funktion und Einsatzgebiete
Funktion und Einsatzbereiche
Funktion Seitenkappe, Zehenkappe, Zehenschutz
Jahreszeit / Härtegrad Bei Temperaturen unter 10°C empfehlen wir die Wintervariante, darüber die Sommervariante.
Sicherheitsrelevante Aspekte
Sicherheitshinweise
Sicherheitshinweise Die Sicherheitshinweise für unsere Produkte finden Sie unter Wissenswertes → Sicherheitshinweise.
Ergänzende Hinweise von Wolfgang Busch haben wir für Sie im Bereich der Sicherheitshinweise für Handelswaren aufgeführt.
Duplo-Sicherheitshinweise als PDF-Download PDF-Download
