Schweiß-Vorrichtung — Kunststoffverschweißung beim Klebebeschlag
zum Online-ShopSchweiss-Vorrichtung für stabile Schweissnähte an Ihrem Klebebeschlag
Geklebte Hufeisen hatten lange Zeit den Ruf, dass sie schlichtweg nicht funktionieren. Selbst heute hören wir oft in Gesprächen die Bedenken über verlorene Eisen. Doch wer sich - wie wir - mit dem Thema im Detail auseinandersetzt, stellt fest, dass das Kleben von Hufeisen mittlerweile funktioniert und regelrecht boomt.
Oftmals wird die Entscheidung "pro Kleben" aus der Not heraus getroffen. Immer mehr Pferdebesitzer entscheiden sich jedoch auch aus Überzeugung dafür und so findet der geklebte Hufschutz langsam aber sicher seinen Weg aus der Nische heraus. Die Produkte für den geklebten Hufschutz nehmen mittlerweile einen bedeutenden Platz in unserem Sortiment ein. Der Fortschritt in der Klebetechnologie hat auch zu einer insgesamt verbesserten Haltbarkeit des geklebten Hufschutzes geführt. Früher wurden geklebte Hufeisen oft als temporäre Notlösung angesehen. Diese Sichtweise gehört mittlerweile der Vergangenheit an und viele bekleben ihre Pferde dauerhaft.
Insgesamt zeigt sich, dass geklebte Hufeisen mittlerweile eine attraktive Alternative zum traditionellen Beschlagen darstellen. Immer mehr Pferdebesitzer erkennen die Vorteile des geklebten Hufschutzes und entscheiden sich bewusst dafür. Somit ist es kein Wunder, dass das Kleben von Hufeisen einen festen Platz in der Pferdewelt einnimmt. Der Markt reagiert auf diese Nachfrage und bietet eine Vielzahl von Produkten und Lösungen an.
Zu diesen Lösungen zählt auch unsere Schweiss-Vorrichtung, die eigens für das Verschweissen von unseren Kunststoffprodukten mittels Heissluft entwickelt wurde.
Es ist uns wichtig zu betonen, dass auch das Kleben von Hufeisen eine professionelle Handhabung erfordert. Ein erfahrener Hufbearbeiter sollte die erforderlichen Klebetechniken beherrschen, um das "Klebeeisen" korrekt anzubringen, und der Pferdebesitzer bzw. Reiter muss den Klebebeschlag, wie jeden anderen Hufschutz, regelmässig überprüfen.
Warum sollten Sie die Vorrichtung für Ihre Plastik-Schweissarbeiten nutzen?
Mit der von uns entwickelten Schweiss-Vorrichtung lassen sich gleichmässige und stabile Schweissnähte erzielen – gleichzeitig erleichtert sie den Arbeitsablauf und spart Zeit.
- Zeitersparnis – die Kunststoffverschweissung von Klebekragen und Grundplatte geht mit der Vorrichtung schneller als ohne
- Langlebigkeit - das Material der Schweiss-Vorrichtung ist verzinkt und rostet nicht
- Flexibilität - Sie haben für das Verschweissen der Kunststoffteile beide Hände frei und können sich um wichtige Details kümmern
- Gleichmässigkeit - mithilfe der Vorrichtung können Sie die Grundplatte und den Klebekragen gleichmässig erhitzen
- punktgenauer Luftstrom – der Heissluftstrom wird dank der Vorrichtung genau gelenkt; dies verhindert bei genauer Anwendung auch, dass z.B. bei den Wolf Busch® Klebelaschen der heisse Luftstrom auf die innere Schicht gelenkt wird
- ergonomisches Arbeiten - Die Standard-Variante ist teilweise höhenverstellbar für komfortableres Arbeiten.
- Zuverlässigkeit - die reproduzierbaren, gleichmässigen und dadurch stabileren Schweissnähte tragen zur Haltbarkeit und zum Erfolg des Klebe-Beschlags am Huf bei. Dabei ist es egal, ob es sich bei der Grundplatte um einen Verbundbeschläge oder einen reinen Kunststoffbeschlag ohne Metallkern handelt.
Mini vs. Standard Vorrichtung - Kombinationsmöglichkeiten
| Modell | Standard | Mini |
|---|---|---|
| im Schraubstock | möglich | möglich |
| im Hufbock | möglich | nur mit manuellen Anpassungen |
| im Amboss | möglich | nur mit manuellen Anpassungen |
| höhenverstellbar | je nach gewählter Kombination zwischen 90cm und 107cm | nein |
| Reduzierdüse | Die modifizierte Steinel-Reduzierdüse ist passend für die Heissluftgebläse HL/HM 1920 E, HL/HM 2020 E, HG/HM 2120, HG/HM 2220, HG/HM 2320, MH 3, MH 5 der Marke Steinel. | |
Heissluftschweissen mit der Schweiss-Vorrichtung – Fotos

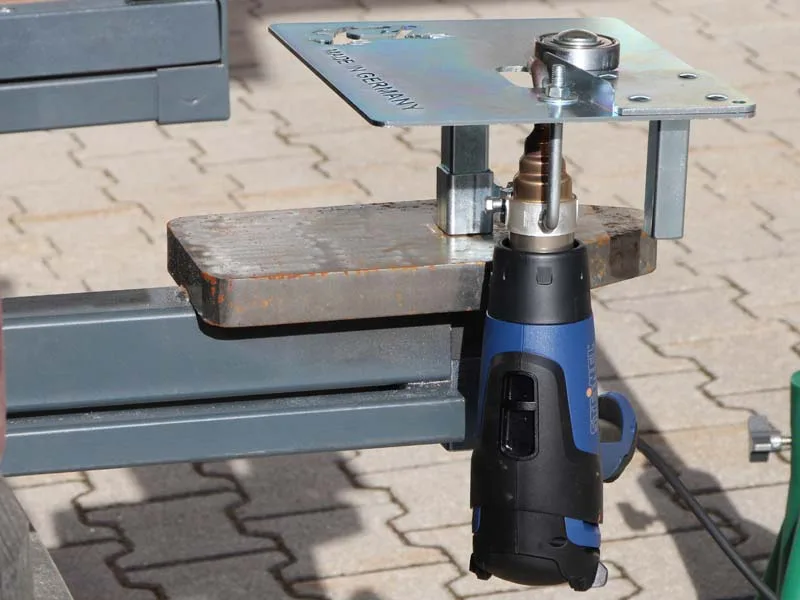

Die Standard Schweiss-Vorrichtung im Amboss.

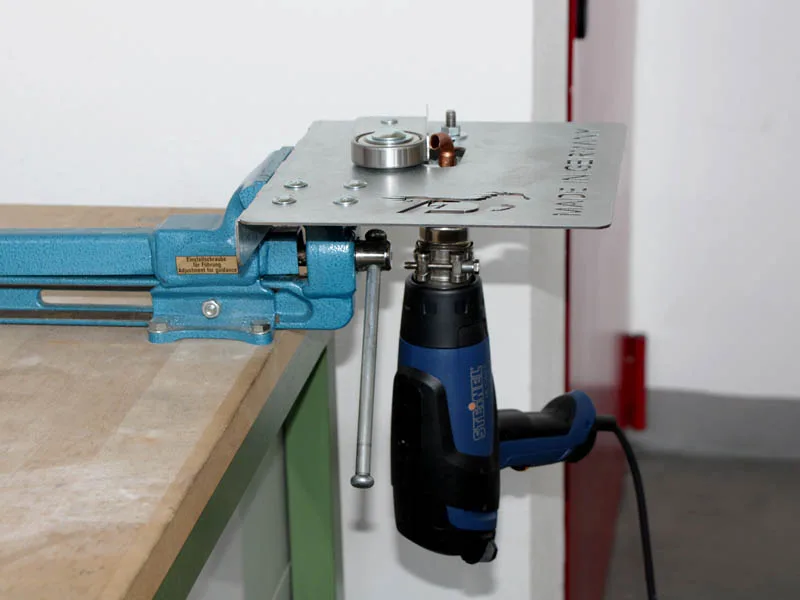

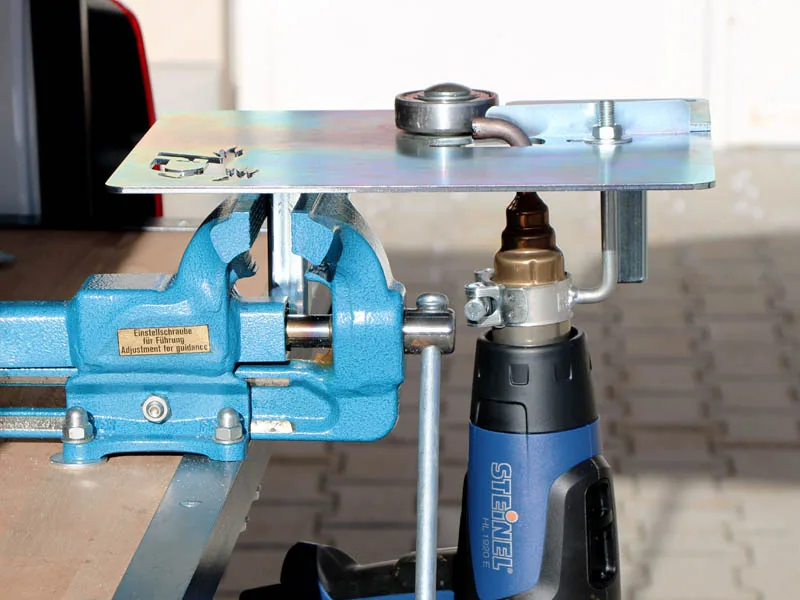

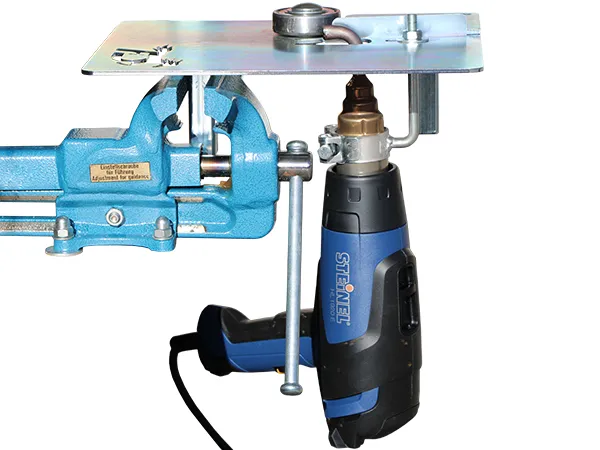

Die Standard Schweiss-Vorrichtung im Schraubstock.

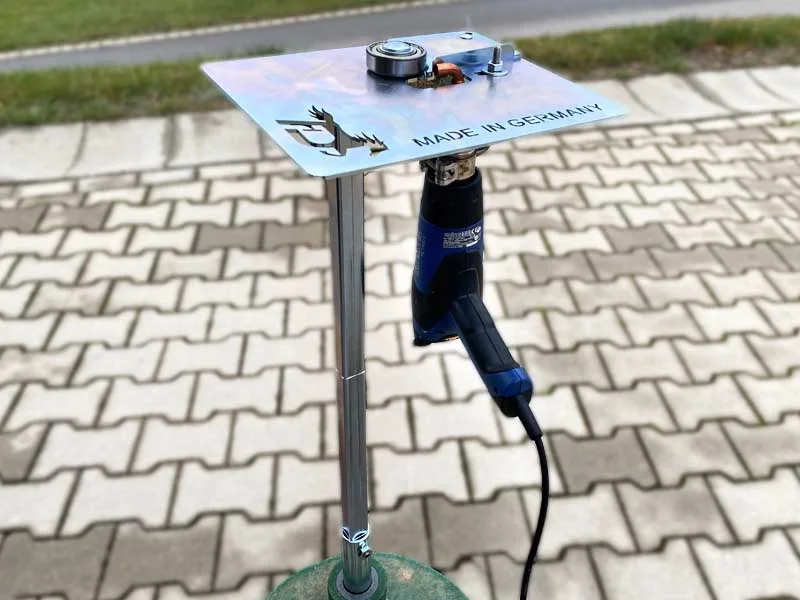

Die Standard Schweiss-Vorrichtung am Hufbock.

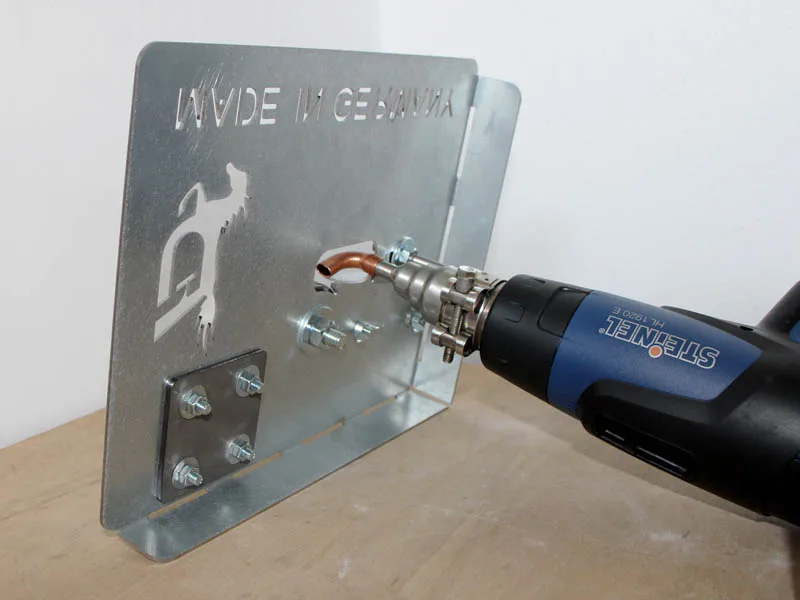

Die Mini Schweiss-Vorrichtung kann leider nicht ohne manuelles Anpassen im Amboss oder Hufbock montiert werden.
Die Mini Schweiss-Vorrichtung kann genau wie die Standard-Version mühelos im Schraubstock befestigt werden.

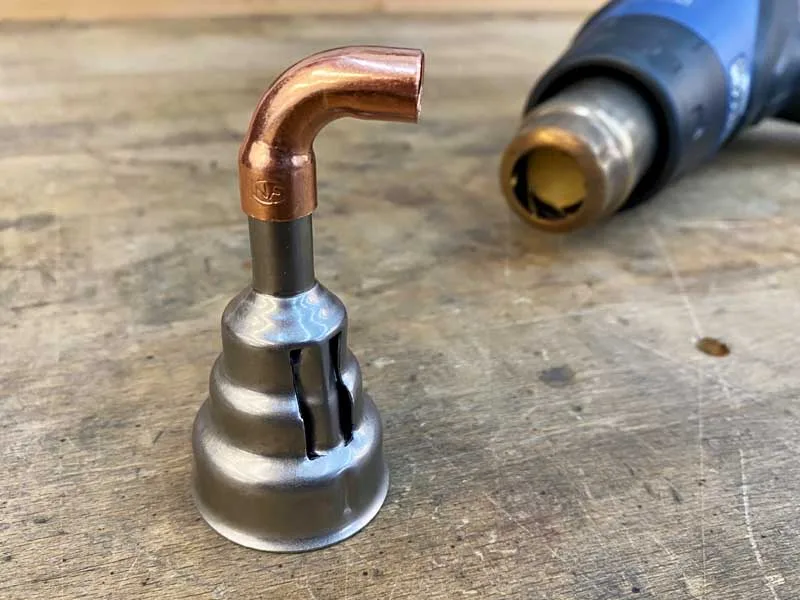

Beide Varianten werden mit einer Steinel Reduzierdüse und dem benötigten Spezialaufsatz geliefert. Dieser Spezialaufsatz sorgt dafür, dass der Luftstrom punktgenau auf die zu verschweissenden Komponenten geleitet wird.

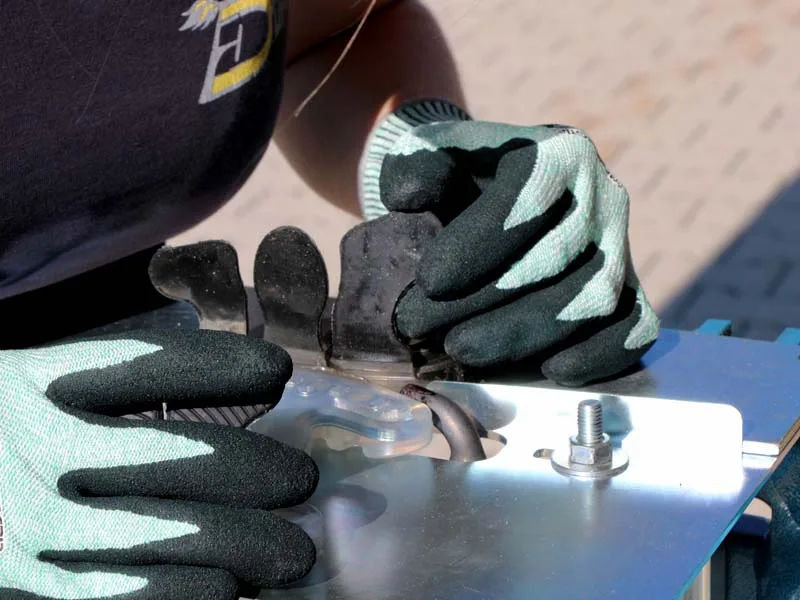

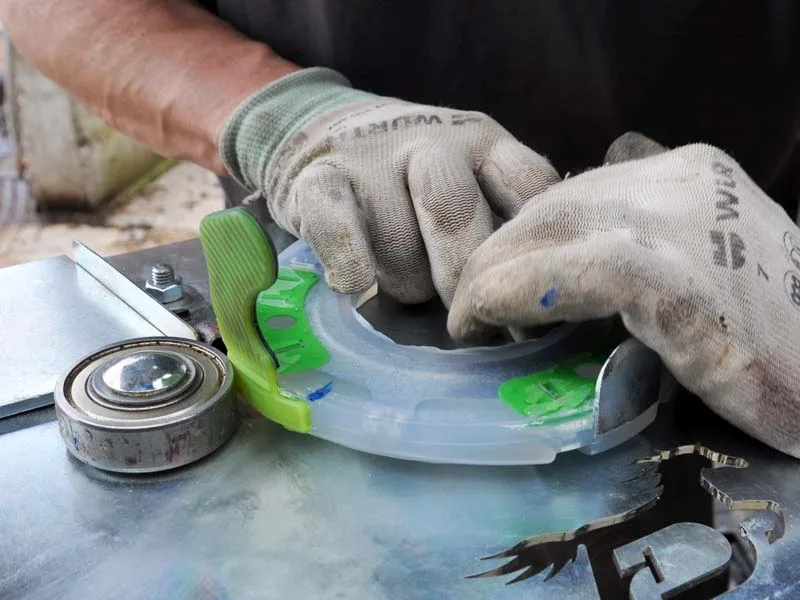

Schweissen mit einem Beschlag mit Seitenkappen als Grundplatte und geteilten Wolf Busch® Klebelaschen.

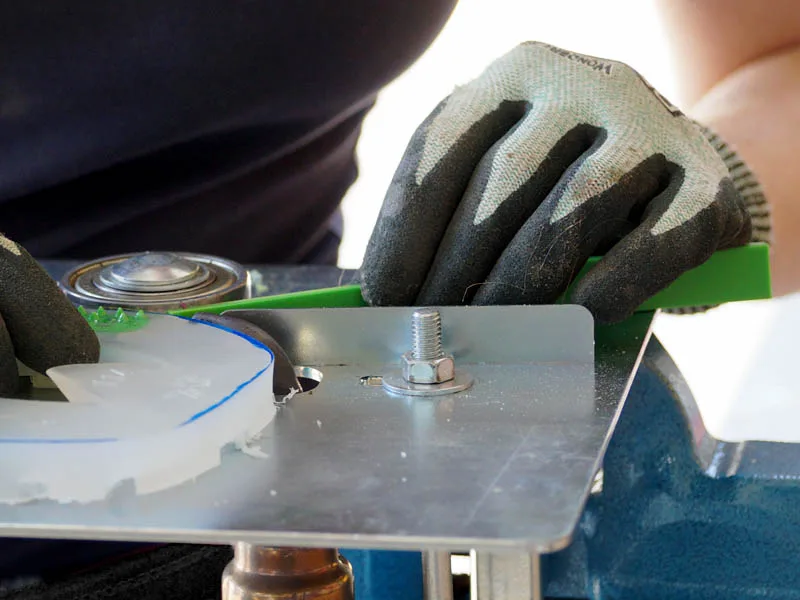

Die Schweiss-Vorrichtung ist auch zum „Heissluftkleben“ der Farbstreifen an den Beschlag geeignet.
Auch unsere Klebekrägen Profi und Easy können mithilfe unserer Vorrichtung mit dem benötigten Beschlag als Grundplatte verschweisst werden.

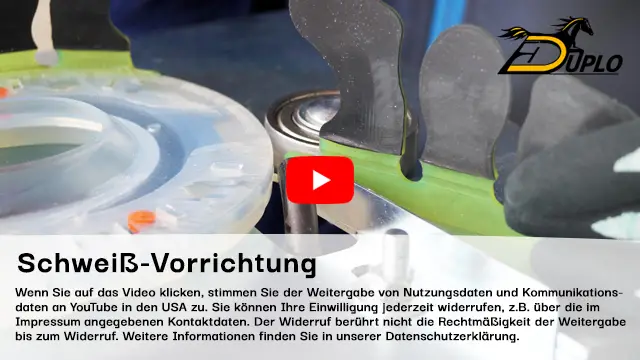

Anwendungs- und Sicherheitshinweise bei der Kunststoffverschweissung - Video
Kunststoff-Schweissen mit der Schweiss-Vorrichtung
Bevor Sie mit den Schweissarbeiten für Ihren Klebebeschlag beginnen, denken Sie bitte daran, die Grundplatte optimal an den Pferdehuf anzupassen und eventuell vorhandene Noppen abzuschleifen. Wir möchten an dieser Stelle darauf hinweisen, dass es auch notwendig sein kann, die Klebelaschen an den Huf anzupassen. Weitere Details finden Sie bei den jeweiligen Klebeprodukten.
Weitere Tipps zu den Schweissarbeiten und für einen erfolgreichen Klebebeschlag finden Sie in unserem kurzen Video-Tutorial , in den Klebeanleitungen auf unserer Webseite (FAQ → Anleitungen) sowie natürlich in den Produktbeschreibungen der Klebekrägen bzw. Klebelaschen.
Duplo Standard Schweiss-Vorrichtung
Allgemeine Hinweise - Schritt-für-Schritt zur stabilen Schweissnaht

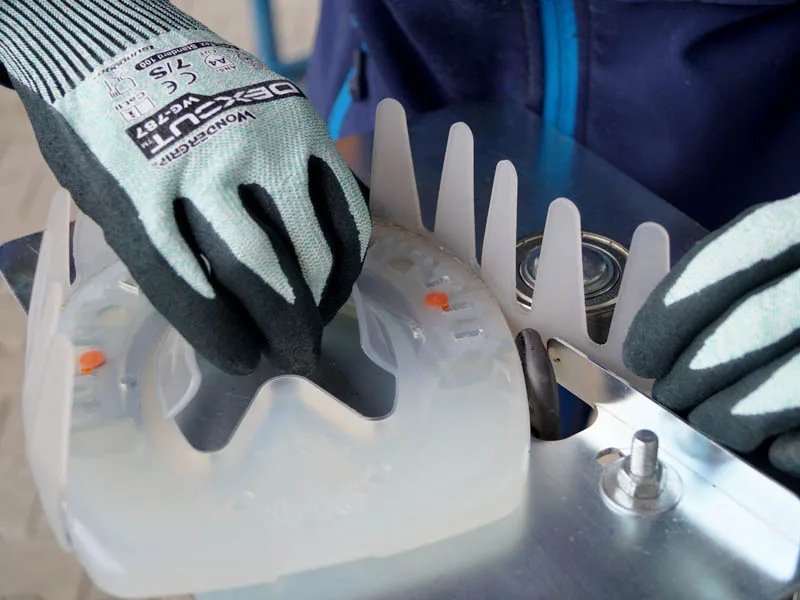

- Klemmen Sie den Klebekragen in die vorgegebene Laufbahn zwischen Rolle und Verschweissplatte.
- Rollen Sie die Grundplatte langsam und gleichmässig ab. Auch wenn der Klebekragen automatisch
nachgezogen wird, sobald dieser am Anfangspunkt angeschweisst ist, empfehlen wir Ihnen mit der
anderen Hand dafür zu sorgen, dass er während der Schweissarbeiten nicht verrutscht.
- Markieren Sie Ansatzpunkt und Endpunkt der Schweissnaht bewusst durch etwas mehr Druck.
- Entlang der gesamten Länge sollte ein glasiger Wulst an den Verschweisskanten sichtbar sein.
- Wenn Sie mit den Schweissarbeiten fertig sind, prüfen Sie die Passform am Huf und berunden Sie die Schweisskanten zur Bodenseite hin leicht.
Die Abstandplättchen
Beim Kleben ist es wichtig, dass der Klebekragen bzw. die Klebelasche weder in das Profil der Grundplatte hineinragt noch über die bodenseitige Kante der Platte hinausragt.
Verwenden Sie die passenden Abstandsplättchen. Je nach Beschlag oder Klebekragen/-laschen benötigen Sie ein anderes Abstandplättchen. Achten Sie darauf, dass der tiefste Punkt der kreisförmigen Rundung zwischen den Laschen bündig mit der Oberkante des Beschlags abschliesst.
Für die Farbstreifen benötigen Sie keine Abstandsplättchen.
Tipps und Tricks für erfolgreiche Kunststoffverschweissung
Hier ein Tipp für alle, die sich ans Kleben machen: Werfen Sie einen Blick auf unsere praktischen
Starter-Sets.
Ihr Einkauf wird dank der Set-Artikel doppelt profitabel – Sie sparen nicht nur Zeit durch einen
schnellen Kauf, sondern können auch von den zusätzlichen Preisvorteilen der Set-Artikel profitieren. Das
M-Set beinhaltet die Mini Vorrichtung, das L-Set die Standard Schweiss-Vorrichtung.

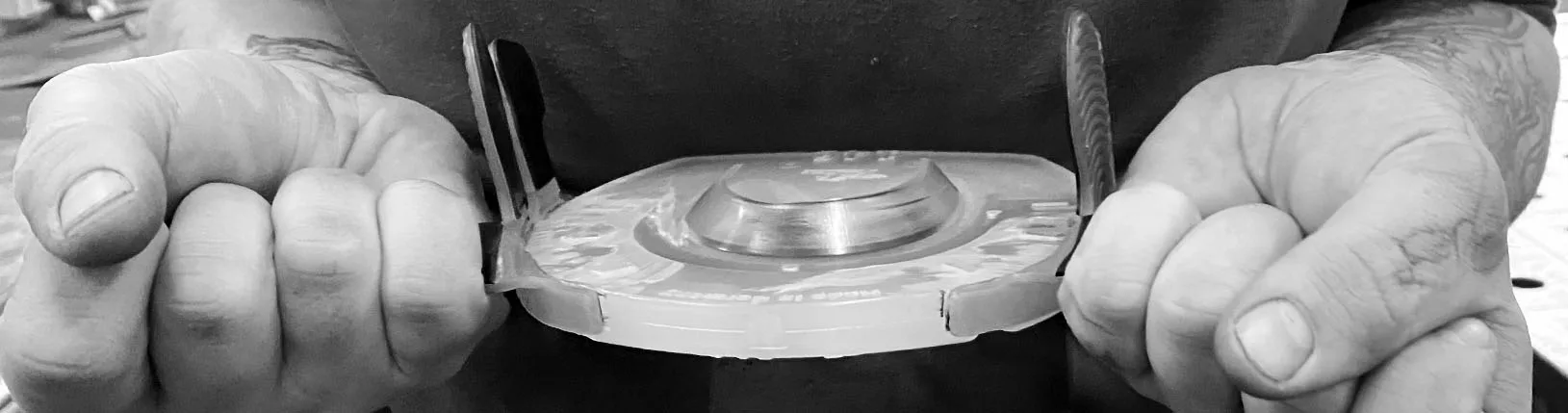

Reissprobe - Testen Sie die Stabilität der Schweissnähte des Klebebeschlags
Die Schweissnaht des Klebebeschlags wird am Huf immensen Krafteinwirkungen ausgesetzt sein. Daher empfehlen wir immer, eine Reissprobe durchzuführen, sobald die Schweissnaht ausgekühlt ist.
Wenn die Kunststoffverschweissung bei dieser manuellen Kontrolle aufgeht, würde der Klebebeschlag vermutlich nicht lange am Huf halten. Zögern Sie nicht, mit vollster Kraft zu ziehen, denn die Kräfte, die später auf die Schweissnaht am Pferdehuf einwirken, sind in der Regel um ein Vielfaches grösser.
Die richtige Geschwindigkeit bei den Schweissarbeiten
Egal ob Sie die Grundplatte mithilfe der Schweiss-Vorrichtung waagrecht drehen oder auf einer anderen Unterlage senkrecht abrollen, um sie an den Klebekragen anzuschweissen: Wichtig ist, dass Sie die Bewegung langsam, aber mit gleichbleibender Geschwindigkeit ausführen, um eine gleichmässige Schweissnaht zu erhalten.
Hier zeigt sich wieder einer der grössten Vorteile der Kunststoffverschweissung mithilfe unserer Schweiss-Vorrichtung: Sie haben beide Hände zur Verfügung, um sich auf die Kunststoffteile zu konzentrieren, da der Heissluftföhn in der Vorrichtung fixiert ist. Wenn Sie auf einer anderen Unterlage schweissen, müssen Sie den Heissluftföhn selbst in der Hand halten, was ausserdem dazu führen kann, dass der Luftstrom der Heissluftpistole nicht exakt zwischen Lasche und Grundplatte zentriert ist.
Für erfolgreiches Schweissen für alternative Klebeeisen ist nicht nur ein ruhiges Händchen, sondern auch das Wissen um den Kunststoff der verwendeten Grundplatte bzw. der Klebelaschen von Bedeutung.
Mit Ausnahme des Duplo Arizona können unsere Klebekragen und Klebelaschen grundsätzlich mit allen Kunststoff- und Verbundbeschlägen aus unserem Sortiment kombiniert werden. Sie sind sowohl mit Standard- und Extra-Beschlägen als auch mit Modellen aus Regranulat kompatibel . Je nach Kunststoffmischung und Temperatur kann es erforderlich sein, beim Verschweissen die Temperatur des Heissluftgeräts sowie die Abrollgeschwindigkeit anzupassen.
Sammeln Sie Praxiserfahrung im Kunststoffschweissen
Wie in allen Lebensbereich gilt auch hier: „Übung macht den Meister“.
Auch beim Klebebeschlag können verlorene Eisen zu einem Sicherheitsrisiko werden. Vor allem dann, wenn die Grundplatte mit Seitenkappen ausgestattet ist. Aber auch wenn dies nicht der Fall ist: Verlorene Eisen sind immer ärgerlich, sowohl für den Hufbearbeiter als auch für den Pferdebesitzer.
Damit das Üben nicht zu kostenintensiv wird, haben wir ein Übungs-Kit, bestehend aus Grundplatten-Dummies und Klebekrägen, für Sie im Sortiment. Das Übungs-Kit ist übrigens neben der Standard-Vorrichtung ebenfalls in unserem L-Set enthalten. Desweiten finden Sie bei uns den Diamond Trainings-Huf, der gut geeignet ist um im Anschluss das Kleben am Huf zu üben.
An dieser Stelle möchten wir noch kurz auf unsere Klebekurse hinweisen, in denen Sie natürlich die Möglichkeit haben, die Schweiss-Vorrichtung einfach mal auszuprobieren. Alle Informationen rund um verfügbare Kurse finden Sie in der Rubrik "Fortbildungen". Wenn Sie dort nicht fündig werden sollten, wenden Sie sich bitte an unser Team.

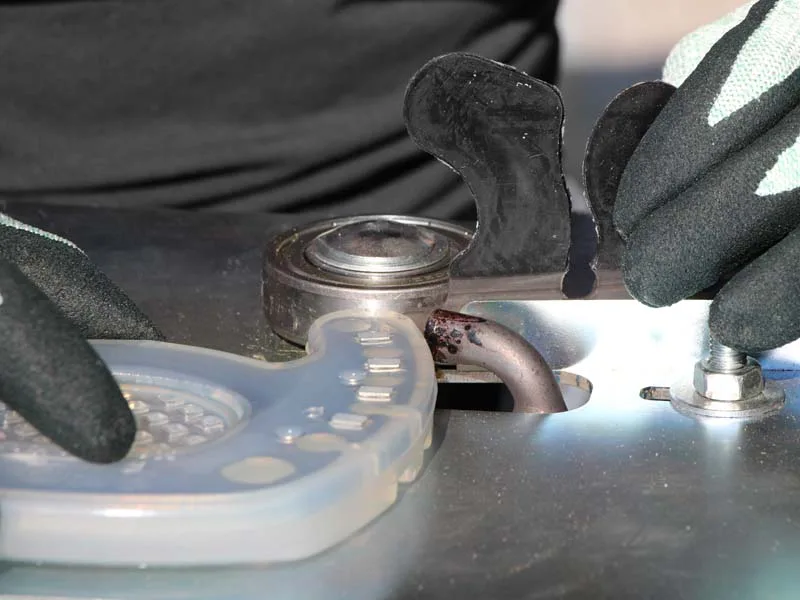

Verschweissen mit der Vorrichtung
Der Klebekragen ist sicher fixiert, der Luftstrom wird richtig gelenkt und Sie haben beide Hände für die Schweissarbeiten zur Verfügung.

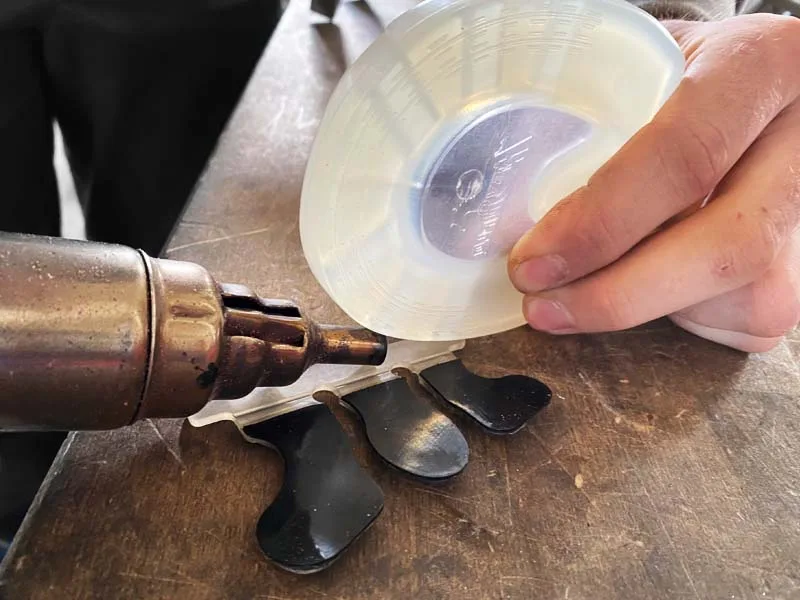

Verschweissen ohne Vorrichtung
Achten Sie darauf, dass der Klebekragen sicher fixiert ist, damit er nicht verrutschen kann, und sorgen Sie dafür, dass der Luftstrom richtig gelenkt wird.

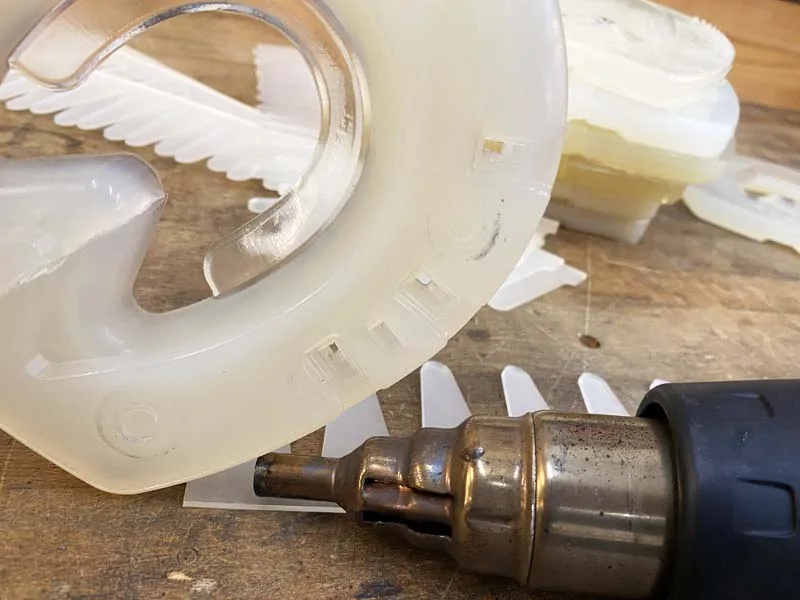

Übung macht den Meister
Nutzen Sie unsere Übungs-Kits zum kostengünstigen üben der richtigen Verschweisstechnik.
Aufbauanleitung und Lieferumfang der Schweiss-Vorrichtungen
Die Mini Schweiss-Vorrichtung

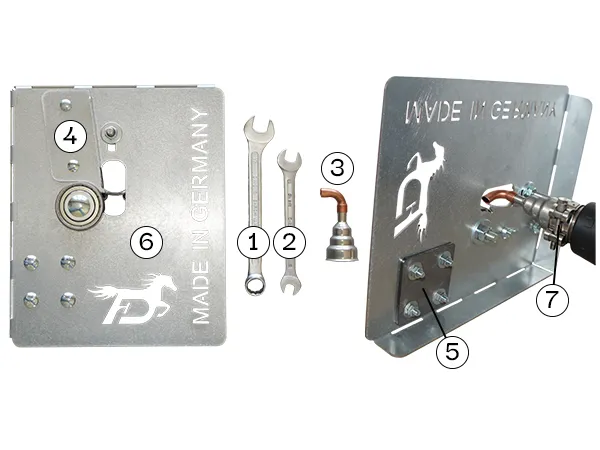

Inhalt und mitgeliefertes Zubehör der Mini Schweiss-Vorrichtung
- Gabelringschlüssel 17mm
- Doppelgabelschlüssel 10/13mm
- Reduzierdüse 9mm mit Spezialaufsatz
- Abstandsplättchen (2x 2mm)
- Bastelplättchen
- Verschweissplatte "Mini" mit Kugellager
- Halterung für den Heissluftföhn
Der Heissluftföhn ist nicht im Lieferumfang enthalten.
Aufbauanleitung
Einbau des Heissluftgebläses
Stecken Sie die Düse (Nr. 3) auf Ihr Heissluftgebläse.
Positionieren Sie das Gebläse in der Halterung (Nr. 7) der Verschweissplatte
(Nr. 6).
Zum Befestigen des Gebläses verwenden Sie den beigelegten Doppelgabelschlüssel (Nr. 2).
Ziehen Sie die Schraube handfest an.
Achtung: Das Gebläse wird sehr heiss.
Befestigen Sie es daher nicht bis auf Anschlag.

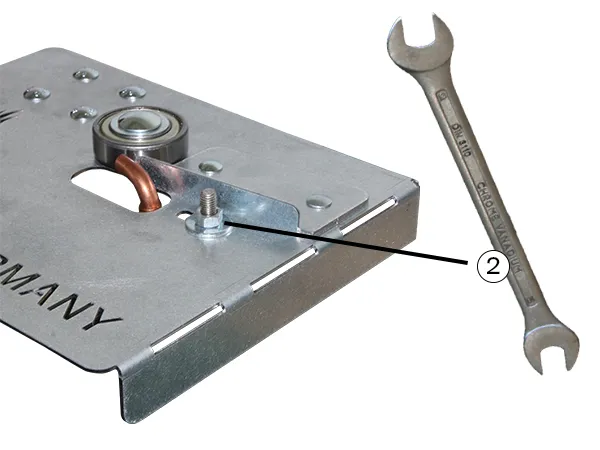

Exakte Positionierung des Heissluftgebläses
Sie können die Position des Heissluftgebläses zusätzlich an der Oberseite der
Verschweissplatte verstellen.
Lockern Sie die Mutter mit dem Doppelgabelschlüssel 13mm (Nr.
2).
Verstellen Sie die Position des Gebläses entlang des
Langloches und ziehen Sie die Mutter dann wieder handfest an
Abstandsplättchen und Bastelplättchen
Für das Anschweissen des Klebekragens empfehlen wir, beide Abstandsplättchen (Nr. 4) übereinander zu
legen.
Beim Anschweissen von Farbstreifen
sollten der Duplo-Beschlag und der Farbstreifen auf gleicher Höhe sein und
deshalb kein Abstandsplättchen (Nr. 4) verwendet werden.
Tipp: Die Mini-Schweiss-Vorrichtung kann gerne noch modifiziert werden.
Dazu dient das unverzinkte
Plättchen (Nr. 5), das unterhalb der Blechplatte
befestigt ist.
Die Standard Schweiss-Vorrichtung

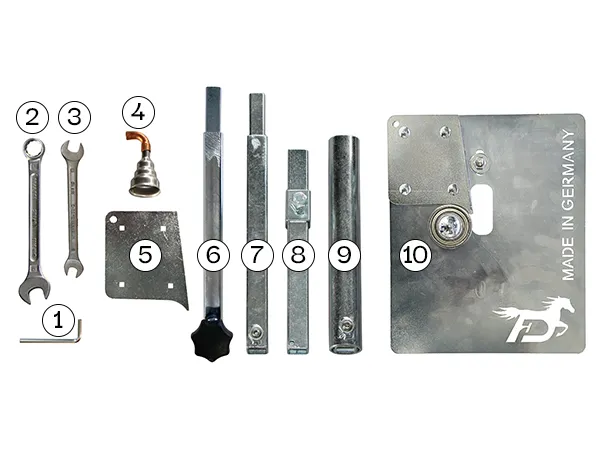

Inhalt und mitgeliefertes Zubehör der Standard Schweiss-Vorrichtung
- Innensechskantschlüssel
- Gabelringschlüssel 17mm
- Doppelgabelschlüssel 10/13mm
- Reduzierdüse 9mm mit Spezialaufsatz
- Abstandsplättchen (2x 1mm, 1x 2mm, 1x 4mm)
- Aufsatz Vierkantrohr mit Schraubgriff
- Aufsatz Vierkantrohr Verlängerung (270mm)
- Aufsatz Vierkantrohr für Amboss (höhenverstellbar)
- Aufsatz Rohr für Hufbock
- Verschweissplatte mit Kugellager, 4mm Abstandsplättchen, zwei integrierten Vierkantrohren und Halterung für den Heissluftföhn
Der Heissluftföhn ist nicht im Lieferumfang enthalten.
Aufbauanleitung
Für die Befestigung der Schweiss-Vorrichtung im Hufbock (optional)
Stecken Sie Nr. 6, 7 und 9 zusammen und ziehen Sie sie mit dem Innensechskantschlüssel (Nr. 1) an. Anschliessend befestigen Sie sie im Hufbock.

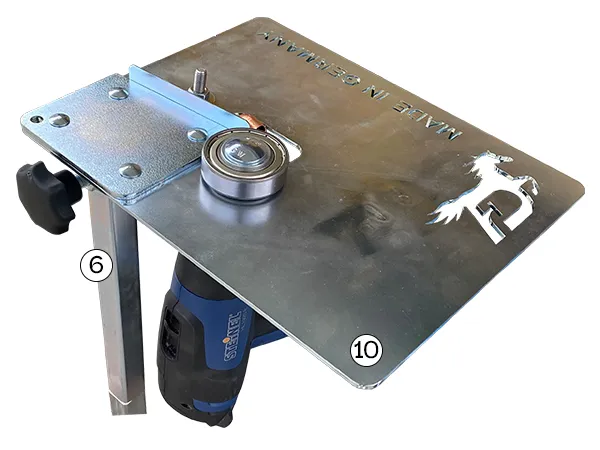

Setzen Sie die Verschweissplatte (Nr. 10) auf das Vierkantrohr mit Schraubgriff (Nr. 6). Dann drehen Sie die Platte mit dem Schraubgriff am Vierkantrohr fest.

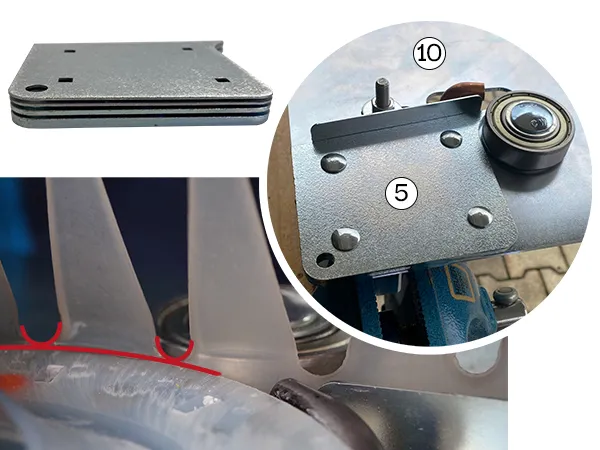

Wahl der richtigen Abstandsplättchen
Legen Sie die passenden Abstandsplättchen (Nr. 5) auf die Löcher in der Ver-
schweissplatte (Nr. 10) und fixieren Sie diese mit den Schrauben.
Je nach Beschlag oder Klebekragen/-laschen benötigen Sie andere Abstandsplättchen.

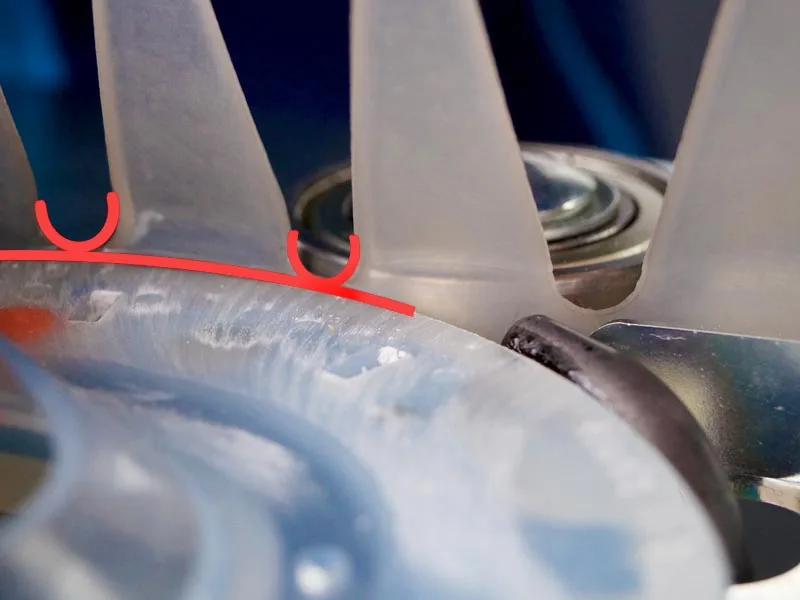

Wählen Sie die Abstandsplättchen so, dass der tiefste Punkt der halbkreisförmigen Rundung
zwischen den Laschen bündig mit der Oberkante des Beschlags abschliesst.
Einbau des Heissluftföhns
Stecken Sie die Düse (Nr. 4) auf Ihr Heissluftgebläse (passend für siehe Nr. 4).
Positionieren Sie das Gebläse in der Halterung der Verschweissplatte (Nr. 10).

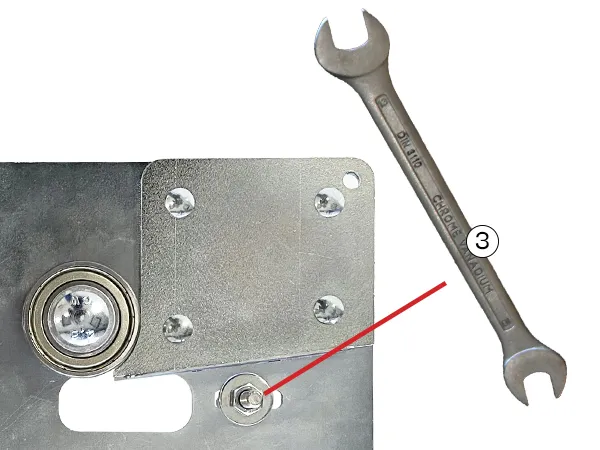

Zum Befestigen des Gebläses verwenden Sie den Doppelgabelschlüssel 10mm (Nr. 3).
Dann ziehen Sie die Schraube handfest an.

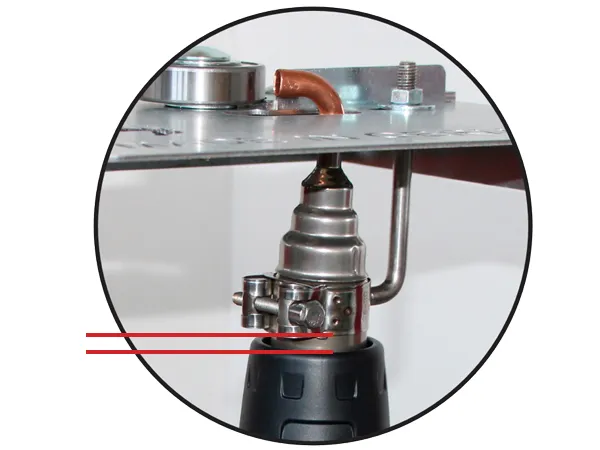

Achtung:
Das Gebläse wird sehr heiss. Befestigen Sie es daher nicht bis auf Anschlag.

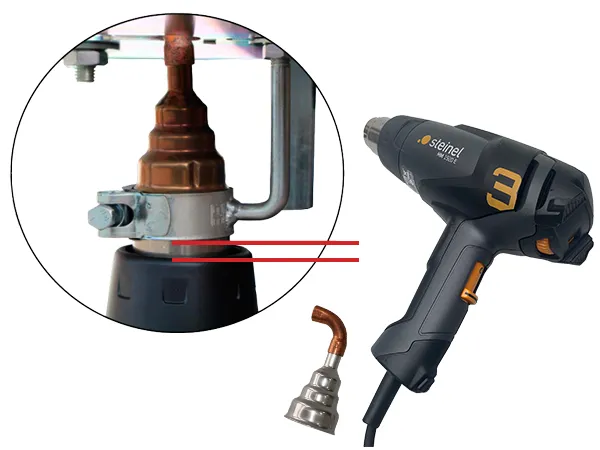

Korrekte Positionierung des Heissluftföhns
Sie können die Position des Heissluftgebläses zusätzlich an der Oberseite der Verschweissplatte verstellen. Lockern Sie die Mutter mit dem Doppelgabelschlüssel 13mm (Nr. 3). Verstellen Sie die Position des Gebläses entlang des Langloches und ziehen Sie die Mutter dann wieder handfest an.
Für die Befestigung der Schweiss-Vorrichtung im Schraubstock (optional)
Spannen Sie eines der Vierkantrohre an der Verschweissplatte (Nr. 10) in den Schraubstock, nachdem der Heissluftföhn korrekt fixiert und positioniert wurde.

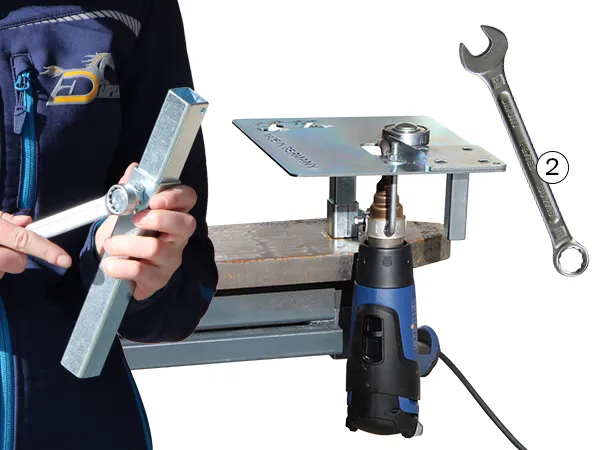

Für die Befestigung der Schweiss-Vorrichtung im Amboss (optional)
Setzen Sie das höhenverstellbare Vierkantrohr (Nr. 8) in den Amboss und befestigen Sie es. Zum Einstellen der Höhe verwenden Sie den Gabelringschlüssel 17mm (Nr. 2). Anschliessend stecken Sie eines der Vierkantrohre der Verschweissplatte (Nr. 10) einfach in das höhenverstellbare Vierkantrohr (Nr. 8), nachdem der Heissluftföhn korrekt fixiert und positioniert wurde.
Produkteigenschaften
| Allgemeine Daten und Lieferhinweise | |
|---|---|
| Modell | Schweiss-Vorrichtungen |
| Marke Vorrichtungen | Duplo |
| produziert in | Deutschland |
| Artikelnummern | Mini Schweiss-Vorrichtung: 000110V Standard Schweiss-Vorrichtung: 000100V Ersatzteil Reduzierdüse mit Spezialaufsatz: 000120V |
| Packungseinheit | Der Lieferumfang ist abhängig vom gewählten Modell. Die genaue Information finden Sie bei den obigen Informationen zum Aufbau und Lieferumfang der Vorrichtungen. |
| Lieferung | innerhalb der Schweiz — für den weltweiten Versand wenden Sie sich bitte an das Duplo-Team in Deutschland |
| Funktion und Einsatzbereiche | |
|---|---|
| Funktion | alternativer Hufschutz, Klebebeschlag, Bekleb |
| Klebeanleitung | Unsere Klebeanleitung finden Sie unter Wissenswertes → Anleitungen. |
| Zubehör | Heissluftföhn, persönlichen Schutzausrichtung |
| Sicherheitshinweise | |
|---|---|
| allgemeine Sicherheitshinweise | Bitte beachten Sie unsere Sicherheitshinweise zum Arbeiten mit der Schweiss-Vorrichtung sowie die Sicherheitshinweisedes Herstellers Ihres Heissluftföhns und treffen Sie die zum Schweissen notwendigen Sicherheitsvorkehrungen. Dazu zählt neben Ihrer und einer guten Arbeitsplatzorganisation vor allem auch eine ausreichende Belüftung beim Schweissen mit Kunststoffen. Idealerweise arbeiten Sie im Freien. |
| Sicherheitshinweise online | Unsere Sicherheitshinweise für die Schweiss-Vorrichtungen sowie unsere aneren Duplo-Produkte finden Sie unter Wissenswertes → Sicherheitshinweise. |
| Sicherheitshinweise Mini und Standard Schweiss-Vorrichtung als PDF-Download | PDF-Download |
| Sicherheitshinweise Duplo-Produkte als PDF-Download | PDF-Download |
